Hvpdr高压调谐电抗器

概述:

枢纽变电所广泛的采用自动投切的并联电容器组的无功补偿装置，以改善电网中的电能质量，改善电网的供电质量，提高输电线路的功率因数，减小电路损耗。该无功补偿装置的投切和运行给人们提出了如何有效减少电容器中合闸瞬间的涌流倍数及抑制电容器中的高次谐波的问题。

Hvpdr干式铁芯高压电抗器主要用于35KV以下电力系统与高压电容器组相串联，组成高压无功补偿装置。

主要优点:

►线圈采用分断圆筒式，多段间隙铁芯纯干式结构，纯铜线圈，不会使线圈老化开裂等，以便原材料的回收利用，减少对环境的污染。

►采用专用电抗器无溶剂绝缘漆及外被绝缘浸渍漆双重真空处理后使线圈、铁芯、绝缘紧固件牢牢结合在一起，能够承受大电流冲击和冷热冲击而使线圈不裂开，具有较高的耐热等级。

►外被绝缘漆有较强的憎水性，局部放电量低可以在恶劣环境下长期安全运行。

►铁心整体真空浸渍环氧树脂漆，确保机械强度，更有效地降低电抗器噪音水平。

►防潮、防腐蚀、防火特性好，并留有通风散热气道，确保线圈良好的通风散热性能。

技术参数:

执行标准	IEC60871/EN60871
工作电压	6~10kv
额定频率	50/60Hz
电抗器线性度	1.35ln （也可以更高设计）
常用电抗率	电抗率5%、6%、12%、14%可选
噪音	电抗器噪音小于50dB
电感偏差比	电抗器间不平衡度±3%,电感量误差为-2 ~ +3%
运行环境	温度-25°C~+40°C相对湿度不超过90%,周围应有良好的通风条件，周围无有害气体，无易燃易爆物品，无强烈颠簸和冲击振动的地方
海拨高度	<2000米（超过需要特别提出）
设备安装事项	设备垂直安装的倾斜度不大于15度

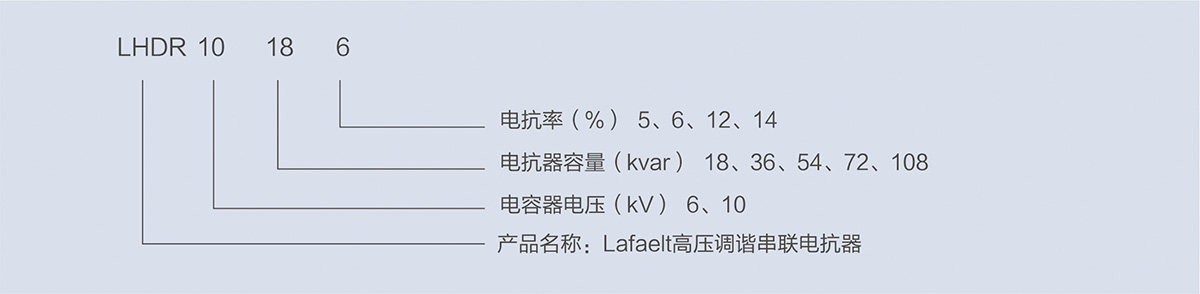

Hvpdr系列常用规格选型表

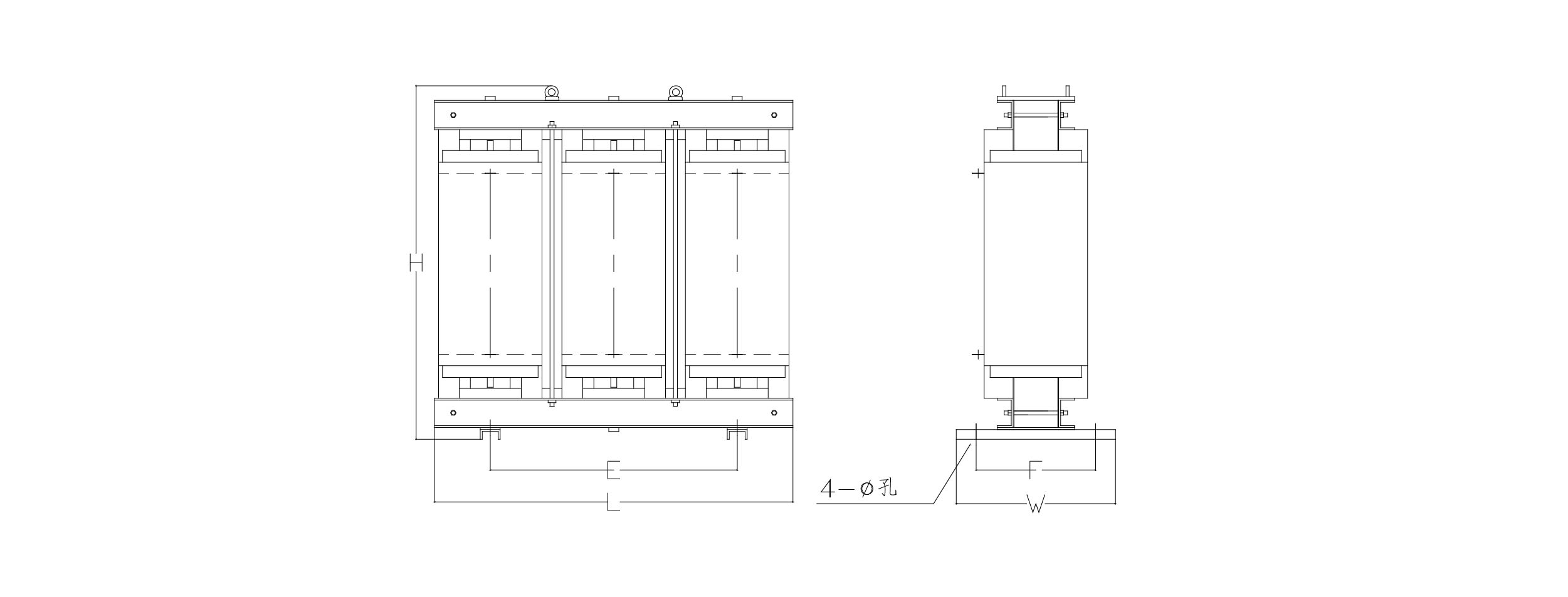

6KV高压电抗器（电抗率6%）	外型尺寸mm			安装尺寸mm		安装孔
6KV高压电抗器（电抗率6%）	长L	宽W	高H	长E	宽F	D/mm
LHDR6-9-6	800	400	760	560	300	14φ
LHDR6-12-6	800	400	760	560	300	14φ
LHDR6-18-6	800	450	820	560	350	14φ
LHDR6-24-6	900	450	870	660	350	14φ
LHDR6-30-6	900	500	900	660	350	14φ
LHDR6-36-6	950	500	900	660	400	14φ
LHDR6-54-6	1000	500	1000	700	400	14φ
LHDR6-60-6	1000	500	1000	700	400	14φ
LHDR6-72-6	1100	500	1050	740	400	14φ
LHDR6-90-6	1200	500	1050	820	400	18φ
LHDR6-108-6	1200	500	1050	820	400	18φ

尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Lafael。

Hvpdr系列常用规格选型表

10KV高压电抗器（电抗率6%）	外型尺寸mm			安装尺寸mm		安装孔
10KV高压电抗器（电抗率6%）	长L	宽W	高H	长E	宽F	D/mm
LHDR10-9-6	800	400	760	560	300	14φ
LHDR10-12-6	800	400	760	560	300	14φ
LHDR10-18-6	800	450	820	560	350	14φ
LHDR10-24-6	900	450	870	660	350	14φ
LHDR10-30-6	900	500	900	660	350	14φ
LHDR10-36-6	950	500	900	660	400	14φ
LHDR10-54-6	1000	500	1000	700	400	14φ
LHDR10-60-6	1000	500	1000	700	400	14φ
LHDR10-72-6	1100	500	1050	740	400	14φ
LHDR10-90-6	1200	500	1050	820	400	18φ
LHDR10-108-6	1200	500	1050	820	400	18φ
